FX 14 de chez Futaba (Robbe Futaba) :
Description :
La radio-commande Fx 14 de Robbe-Futaba est une radio-commande programmable 8 voies, (mixages de deux voix ensemble,... par exemple) elle peut être utilisée pour piloter des avions, des planeurs, des bateaux et des camions ( elle peut-être utilisée également pour des voitures ).
Caractéristiques techniques : (données constructeur)
Voies télécommandées :..................................................4
Extension possible de voies :...4 voies complémentaires
Extension multivoies :.jusqu'à 32 voies de commutation
Bande de fréquences :...............................35/40/41 MHz (cela dépend des lois du pays)
Canaux dans les fréquences :......................20(+), 22, 20
Système de transmission :..............................FM (PPM)
Bande passante :...................................................10 kHz
Alimentation électrique :.......................accu de 9,6 volts
Consommation :.............................................40/250 mAh ( sans/avec rayonnement HF )
Encombrement :......................................205x170x52 mm
Poids (avec accu) :.......................................approx. 650 g
Fonctions :
Programmation des caractéristique du modèle :
-Sélection de la mémoire du modèle: (il y en a 10 sur la version de base on peut en mettre plus avec des modules CAM pack)
Copies de mémoires de modèles
Programmation de nom du modèle (4 caractères)
-Réglage de la course des servos
-Inversion de la course des servos
-Réduction du débattement
-Fonction exponentielle
-Dispositif de mixage de liaison
-Dispositif de mixage croisé
-Décalage de la médiane du servo
-Dispositif de mixage flaperon :
Différentiel
Sélection de la 2ème sortie d'aileron
Réglage de la course des volets (flaperon)
Dérive (offset - décalage de la position médiane)
Secteur "point mort"
-Dispositif de mixage pour empennage papillon
-Organe d'asservissement des volets de courbure
-Dispositif de mixage combiné (aileron>direction)
-Dispositif de mixage volets de courbure-profondeur
Point mort
-Arrêt du moteur
-Chronomètre
-Potentiomètre de réglage de précision externe pour dispositif de mixage
Voilà je crois que j'ai fais le tour des fonctions ! C'est pas mal pour une radio programmable bas de gamme.
Ce que j'ai apprécié :
Pour moi cette radio est très plaisante tant au niveau des fonctionnalités que de l'ergonomie du boîtier, autre particularité que l'on ne regrettera pas il est maintenant possible de décharger l'accu (fixé par du double face dans son berceau) par la douille de charge (c'est bien pratique quand même !) .
Je passe sur beaucoup de choses mais, pour mes besoins elle me convient très bien (il faut choisir sa radio en fonction de ses besoins ! pensez-y) .
Ce que j'ai un peu moins apprécié :
1er point, les interrupteurs : ils sont vraiment gonflés chez FUTABA minimum 15 € l'interrupteur !! pour ma part j'ai câblé des interrupteurs que j'avais conclusion : sur 3 interrupteurs mis en place seul 1 est de la marque (livré avec la radio) et ils marchent très bien.
2ème point, la prise écolage : elle est du type "jack" et est de diamètre 2,5 mm au lieu de 3,5 mm . Petite parenthèse chez Futaba on ne rigole pas avec les prises écolage !!! il y a différent modèles de prises pour la même marque : prise DIN (Skysport 4 par exemple), JACK (3,5 mm et 2,5 mm) et je crois aussi que pour la nouvelle radio FF9 la prise écolage est de forme CARRE !!! oui vous avez bien lu !!!

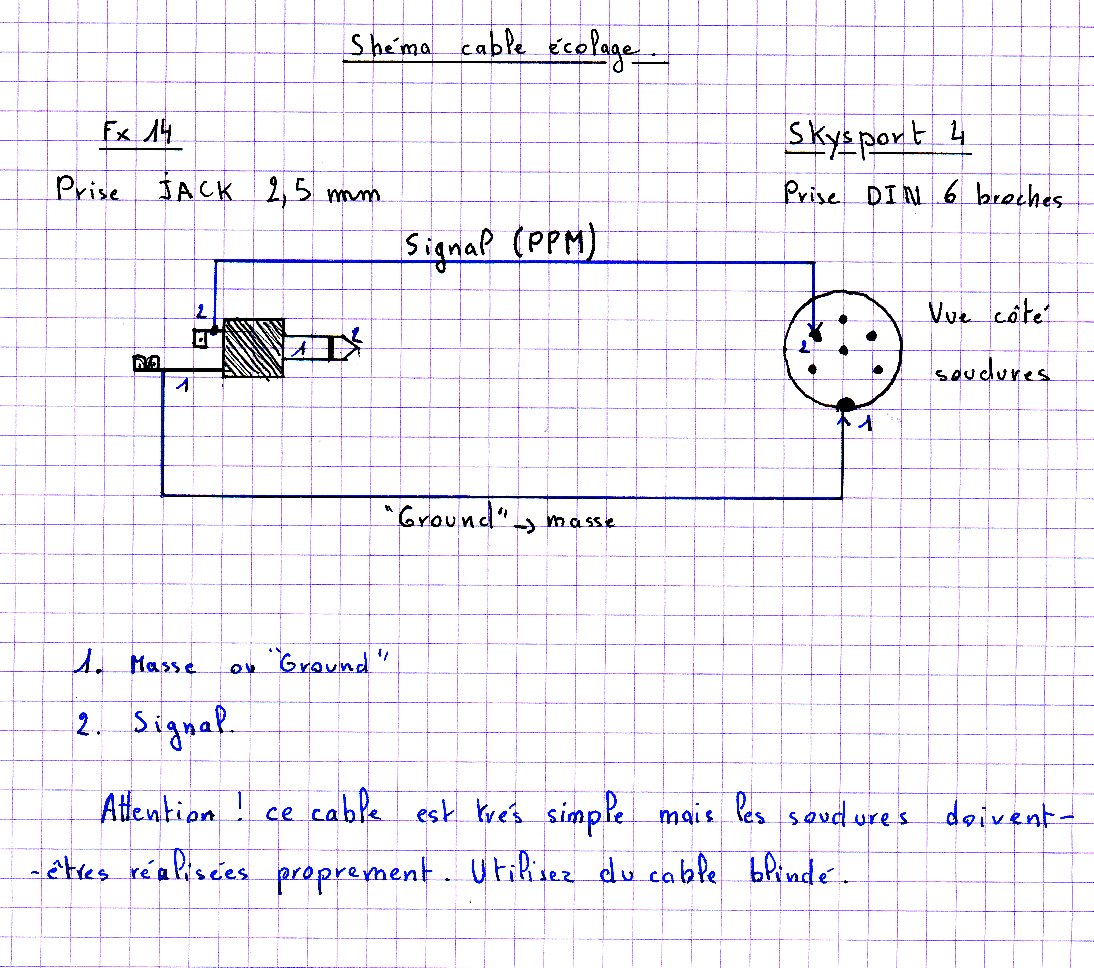

Câble écolage entre une Skysport 4 et une FX 14 :
le télécharger : schéma(fichier .zip)/ schéma (le voir)
Rappels : La FX 14 n'alimente pas la radio élève c'est à dire que les deux radios utilisées doivent avoir leur propre alimentation électrique; il faut enlever le quartz de la radio élève .
Florent le Web-Modèliste.
